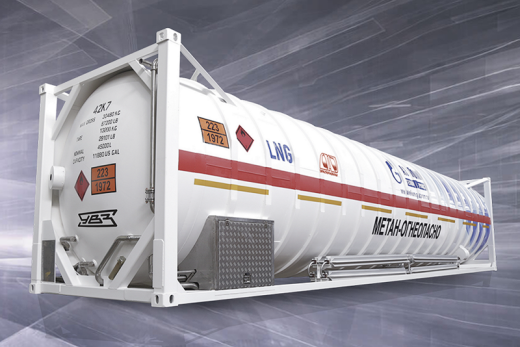

Контейнер-цистерна КЦ.Т75-45/0,8 для охлажденных сжиженных газов класса опасности 2
Интермодальный ISO-контейнер T75 ООН, предназначен для перевозки, временного хранения, приема и выдачи продукта (рабочей среды).
Характеристики
Рабочее давление в сосуде, МПа
—
0,8
Тип изоляции
—
Многослойная экранно-вакуумная
Масса тары, т
—
13200±2%
Типоразмер по ИСО
—
1АА
Тип по ООН
—
UN Т75
Тип и размер контейнера по ИСО
—
42K7
Контейнер-цистерна КЦ.Т75-45/0,8 для охлажденных сжиженных газов класса опасности 2
#PROP_TITLE#
—
#PROP_VALUE#
Интермодальный ISO-контейнер T75 ООН, предназначен для перевозки, временного хранения, приема и выдачи продукта (рабочей среды).
Рабочее давление в сосуде, МПа
0,8
Тип изоляции
Многослойная экранно-вакуумная
Масса тары, т
13200±2%
Типоразмер по ИСО
1АА
Тип по ООН
UN Т75
Тип и размер контейнера по ИСО
42K7
Максимальная масса брутто, кг
30480
Масса транспортируемого продукта, кг
17016
Габаритные размеры, мм
длина: 12 192 (-10); ширина: 2 438 (-5); высота: 2 591 (-5)
Геометрический объем, м3
не менее 45
Материал внутреннего сосуда
Нержавеющая сталь
Материал оболочки емкости
Низколегированная сталь
Время хранения продукта, дни
≥80 дней LNG - сжиженный природный газ (86%)
Паз «гусиная шея»
Есть
Номинальная толщина обечайки сосуда, мм
6
Номинальная толщина днищ сосуда, мм
переднее: 10; заднее: 8
Материал изготовления
Низколегированная сталь 345-09Г2С-14 ГОСТ 19281
Расчетная температура, °С
20
Минимальная температура стенки, °С
-196
Волногасители
Перегородки, обеспечивающие требования: каждая секция не более 7500 л
Наружный диаметр оболочки, мм
2 422
Внутренний диаметр сосуда, мм
2 235
Значение вакуума в теплом состоянии, Па
0,67(1х10-3) не более
Продукт (рабочая среда)
LNG -сжиженный природный газ (№ООН 1972); LC2H6 -сжиженный этан (№ООН 1961); LC2H4 -сжиженный этилен (№ООН 1038); LN2 -жидкий азот (№ООН 1977); LO2 -жидкий кислород ((№ООН 1073); LAr-жидкий аргон ((№ООН 1951).
Максимальный процент заполнения, соответствующий степени наполнения при давлении 0,15 МПа абс.
LNG-сжиженный природный газ; (86%) LC2H6-сжиженный этан; (70,8%) LC2H4-сжиженный этилен; (67,6%) LN2-жидкий азот; (47,9%) LO2-жидкий кислород; (33,8%) LAr-жидкий аргон; (27,6%)
Контрольное время удержания (время между установлением первоначального состояния наполнения и повышением давления в результате притока тепла до давления открытия предохранительных клапанов) сут, не менее
LNG -сжиженный природный газ; (80) LC2H6 -сжиженный этан; (142) LC2H4 -сжиженный этилен; (110) LN2 -жидкий азот; (31) LO2 -жидкий кислород; (30) LAr-жидкий аргон; (20)
Суточные потери от испарения при стационарном хранении, приведенные к температуре 303К (30°С) и давлению 0,1 МПа (760 мм рт. ст.), % в сутки не более
LNG-сжиженный природный газ; (0,207) LC2H6-сжиженный этан; (0,157) LC2H4-сжиженный этилен; (0,173) LN2-жидкий азот;(0,536) LO2-жидкий кислород; (0,492) LAr-жидкий аргон; (0,651)
Материал трубопроводов
Нержавеющая сталь
Тип запорной арматуры
Кран криогенный Ду50 Pу40
Тип присоединения
Фланцевое, «Шип-паз», диаметр окружности болтов 125 мм
Испаритель для повышения давления (наддува)
Предусмотрен (производительность не менее 90 м3/ч)
Дифференциальный манометр
Диаметр циферблата 160 мм (шкала: 0-100 мбар)
Манометр
Диаметр циферблата 100 мм (шкала: 0-1,6 МПа)
Вакуумметр
Компактный цифровой с вакуумным датчиком Пи-рани
Датчик перепада давлений
Дистанционная передача цифрового токового сиг-нала (Опционально)
Датчик рабочего давления
Дистанционная передача цифрового токового сиг-нала (Опционально)
