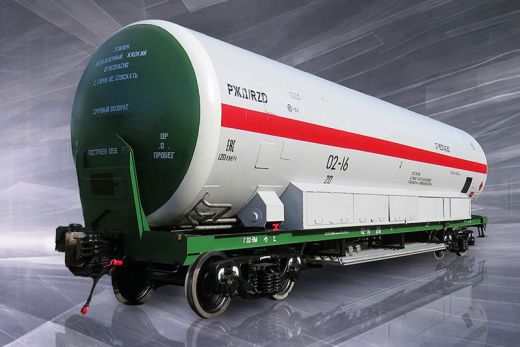

Вагон-цистерна 15-5106 для сжиженного природного газа и этилена
Вагон-цистерна модели 15-5106 предназначен для транспортировки и хранения сжиженного природного газа (СПГ) и жидкого этилена, вагон-цистерна модели 15-5106 транспортируется в железнодорожных составах общего назначения в сопровождении бригады обслуживания.
Характеристики
Вместимость, м3
—
65,4
Масса заливаемого продукта, т
—
СПГ 23,56 / Этилен 31,66
Тип изоляции
—
Волокнисто-вакуумная
Габарит по ГОСТ 9238-83
—
02-ВМ
Максимально допустимое рабочее давление в сосуде, МПа (кгс/см2)
—
0,5 (5,1)
Давление в изолирующем пространстве в период эксплуатации (в тёплом состоянии), Па (мм рт. ст.)
—
1,33 (1×10-2)

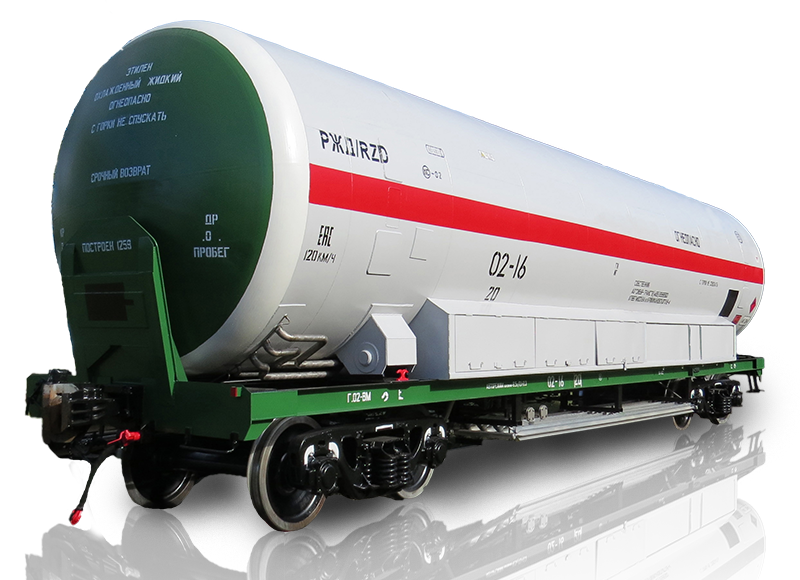

Вагон-цистерна 15-5106 для сжиженного природного газа и этилена
#PROP_TITLE#
—
#PROP_VALUE#
Вагон-цистерна модели 15-5106 предназначен для транспортировки и хранения сжиженного природного газа (СПГ) и жидкого этилена, вагон-цистерна модели 15-5106 транспортируется в железнодорожных составах общего назначения в сопровождении бригады обслуживания.
Вместимость, м3
65,4
Масса заливаемого продукта, т
СПГ 23,56 / Этилен 31,66
Тип изоляции
Волокнисто-вакуумная
Габарит по ГОСТ 9238-83
02-ВМ
Максимально допустимое рабочее давление в сосуде, МПа (кгс/см2)
0,5 (5,1)
Давление в изолирующем пространстве в период эксплуатации (в тёплом состоянии), Па (мм рт. ст.)
1,33 (1×10-2)
Масса тары, т
40,45 ± 1,21
Длина, мм
по осям сцепления автосцепок 15090 (+57/-45) / по концевым балкам рамы 13870±10 / емкости цистерны 14144±40
База, мм
емкости 10000±5 / тележки 1850 (+7/-5)
Конструкционная скорость, км/час
120
Модель двухосной тележки
18-100, тип 2
Диаметр емкости цистерны наружный, мм
2966±30
Ширина, мм
емкости 2970±30 / по боковым балкам рамы 2740 (+5/-15) / по шкворневым балкам рамы 2830±3
Минимальный радиус круговой кривой прохождения одиночной цистерны, м
60
Давление в сосуде при выдаче продукта, МПа (кгс/см2)
0,45 (4,59)
Темп выдачи жидких газов за счет создания давления в сосуде, л/мин:
внешним источником: от 750 до 900 / испарителем (для СПГ при давлении 0,2 МПа (2,0 кгс/см2)): 480
Управление рабочими операциями
Ручное
Срок службы, лет
20
Время бездренажного хранения при подъёме давления от 0,05 до 0,5 МПа, суток
СПГ 42 / Этилен 85
