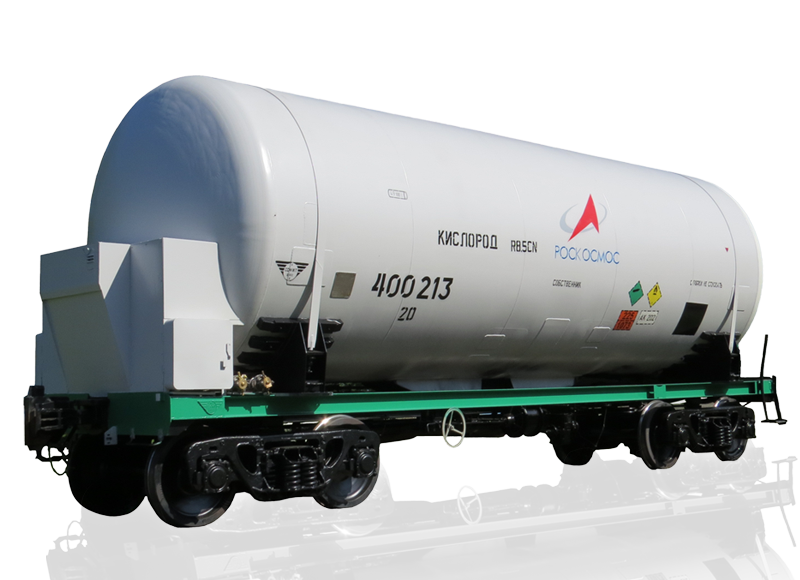

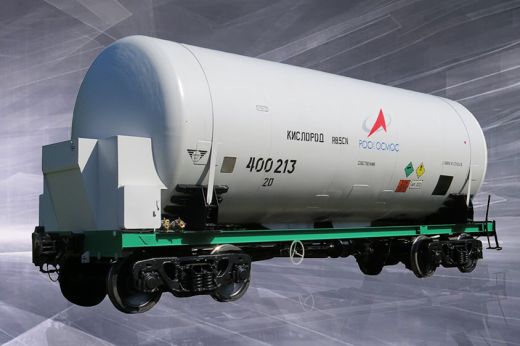

Вагон-цистерна 15-558С-04 для перевозки и хранения жидких кислорода, азота, аргона
Вагон-цистерна модели 15-558-С04 предназначен для перевозки и хранения сжиженного кислорода, азота, аргона.
Характеристики
Вместимость, м3
—
49,1
Масса заливаемого продукта, т
—
Аргон 57,6 не более / Кислород 50,7 не более / Азот 35,5 не более
Рабочее давление в сосуде, МПа
—
0,5 (5)
Температурный диапазон эксплуатации, °С
—
-60...+50
Тип изоляции
—
Экранно-вакуумная
Габарит по ГОСТ 9238-83
—
1-ВМ
Вагон-цистерна 15-558С-04 для перевозки и хранения жидких кислорода, азота, аргона
#PROP_TITLE#
—
#PROP_VALUE#
Вагон-цистерна модели 15-558-С04 предназначен для перевозки и хранения сжиженного кислорода, азота, аргона.
Транспортировка вагона-цистерны может производиться с открытым и закрытым газосбросом.
Заправка и выдача продуктов производится по обе стороны вагона-цистерны.
Транспортировка вагона-цистерны может производиться с открытым и закрытым газосбросом.
Заправка и выдача продуктов производится по обе стороны вагона-цистерны.
Вместимость, м3
49,1
Масса заливаемого продукта, т
Аргон 57,6 не более / Кислород 50,7 не более / Азот 35,5 не более
Рабочее давление в сосуде, МПа
0,5 (5)
Температурный диапазон эксплуатации, °С
-60...+50
Тип изоляции
Экранно-вакуумная
Габарит по ГОСТ 9238-83
1-ВМ
Давление в изолирующем пространстве в период эксплуатации (в тёплом состоянии), Па (мм рт. ст.)
1,33 × 10^-3
Масса тары, т
35,19 (+0,44/-0,88)
Длина, мм
по осям сцепления автосцепок: 12020 (+67/-43) / по концевым балкам рамы: 10800 (+11/-18) / цистерны: 10314±12
База, мм
цистерны: 7800±5 / тележки: 1850 (+7/-5)
Конструкционная скорость, км/час
120
Диаметр емкости цистерны наружный, мм
3216±16
Ширина, мм
цистерны: 3246, не более / по боковым балкам рамы: 2550±5 / по шкворневым балкам рамы: 3091 (+11; -5)
Минимальный радиус круговой кривой прохождения одиночной цистерны, м
60
Давление в сосуде при выдаче продукта, МПа (кгс/см2)
0,45 (4,5), не более
Темп выдачи жидких газов за счет создания давления в сосуде, л/мин:
внешним источником: до 800 / испарителем : до 580
Управление рабочими операциями
ручное
Материал оболочки емкости
сталь марки 092Г2С
Способ наполнения
через коммуникации слива-налива насосом или избыточным давлением
Расчетная статистическая нагрузка от колесной пары на рельсы, кН (тс)
230 (23,5)
Код цистерны по СМГС
R8, 5CN
Давление расчетное, МПа (кгс/см²)
0,85±0,04 (8,5±0,4)
Код ОКП
318251
Пробное давление в сосуде при гидравлическом испытании, при атмосферном давлении в изолирующем пространстве МПа (кгс/см2)
1,1±0,055 (11±0,5)
Давление в сосуде в режиме автоматического поддержания давления, МПа (кгс/см2)
от 0,11 до 0,16 (от 1,1 до 1,6)
Норма наполнения, т/м3
аргона: 1,17 / кислорода: 1,03 / азота: 0,72
Потери продукта от испарения при хранении с давлением в изолирующей полости не более 1,33х10-2Па (1х10-4) мм рт. ст., приведенные к температуре: Т=306К (33оС) и Р=0,1 МПа (760мм рт. ст.), % в сутки, не более
аргона: 0,27 / кислорода: 0,24 / азота: 0,34
Срок службы, лет
28
Время бездренажного хранения при подъёме давления от 0,05 до 0,5 МПа, суток
Аргон 91 / Кислород 116 / Азот 83
Высота от уровня головок рельсов, мм
максимальная (под тарой): 4550, не более / до оси автосцепок (под тарой): от 1040 до 1080
