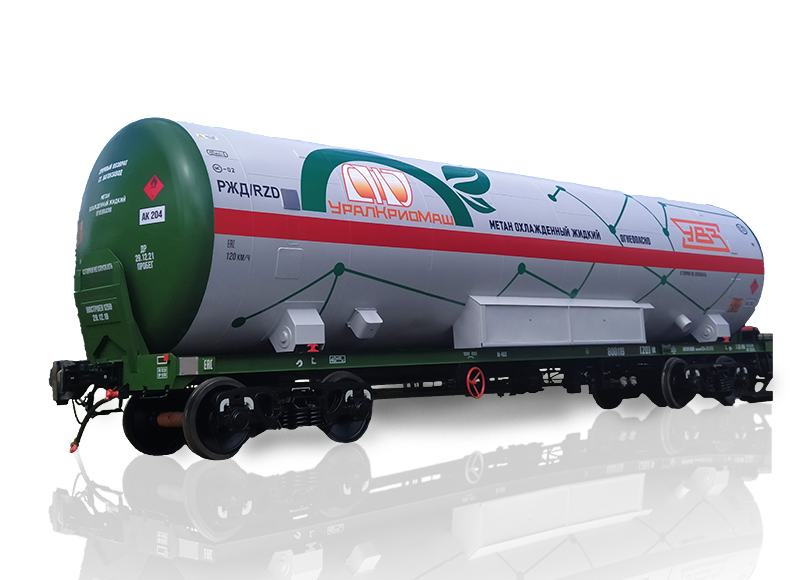

Вагон-цистерна 15-5106-01 для сжиженного природного газа, этилена и этана
Вагон-цистерна модели 15-5106-01 с насосом предназначен для транспортировки и хранения сжиженного природного газа (СПГ), жидкого этилена и этана. Вагон-цистерна модели 15-5106-01 транспортируется в железнодорожных составах общего назначения в сопровождении бригады обслуживания.
Характеристики
Вместимость, м3
—
65,4
Масса заливаемого продукта, т
—
СПГ 23,56 / этилен 31,66 / этан 30,37
Вид теплоизоляции
—
Волокнисто-вакуумная
Габарит
—
02-ВМ
Максимально допустимое рабочее давление в сосуде, МПа (кгс/см2)
—
0,5 (5,1)
Давление в изолирующем пространстве в период эксплуатации (в тёплом состоянии), Па (мм рт. ст.)
—
1,33 (1×10-2)
Вагон-цистерна 15-5106-01 для сжиженного природного газа, этилена и этана
#PROP_TITLE#
—
#PROP_VALUE#
Вагон-цистерна модели 15-5106-01 с насосом предназначен для транспортировки и хранения сжиженного природного газа (СПГ), жидкого этилена и этана. Вагон-цистерна модели 15-5106-01 транспортируется в железнодорожных составах общего назначения в сопровождении бригады обслуживания.
Вместимость, м3
65,4
Масса заливаемого продукта, т
СПГ 23,56 / этилен 31,66 / этан 30,37
Вид теплоизоляции
Волокнисто-вакуумная
Габарит
02-ВМ
Максимально допустимое рабочее давление в сосуде, МПа (кгс/см2)
0,5 (5,1)
Давление в изолирующем пространстве в период эксплуатации (в тёплом состоянии), Па (мм рт. ст.)
1,33 (1×10-2)
Масса тары, т
40,45±1,21
Длина, мм
по осям сцепления автосцепок 15090 (+57/-45) / по концевым балкам рамы 13870±10 / емкости цистерны 14144±40
База, мм
вагона 10000±5 / тележки 1850 (+7/-5)
Конструкционная скорость, км/час
120
Диаметр емкости цистерны наружный, мм
2966±30
Ширина, мм
емкости 2970±30 / по боковым балкам рамы 2740 (+5/-15) / по шкворневым балкам рамы 2830±3
Минимальный радиус круговой кривой прохождения одиночной цистерны, м
60
Давление в сосуде при выдаче продукта, МПа (кгс/см2)
0,45 (4,59)
Темп выдачи жидких газов за счет создания давления в сосуде, л/мин:
насосом: от 400 до 700 / внешним источником: от 750 до 900 / испарителем (для СПГ при давлении 0,2 МПа (2,0 кгс/см2)): 480
Управление рабочими операциями
Ручное
Срок службы, лет
20
